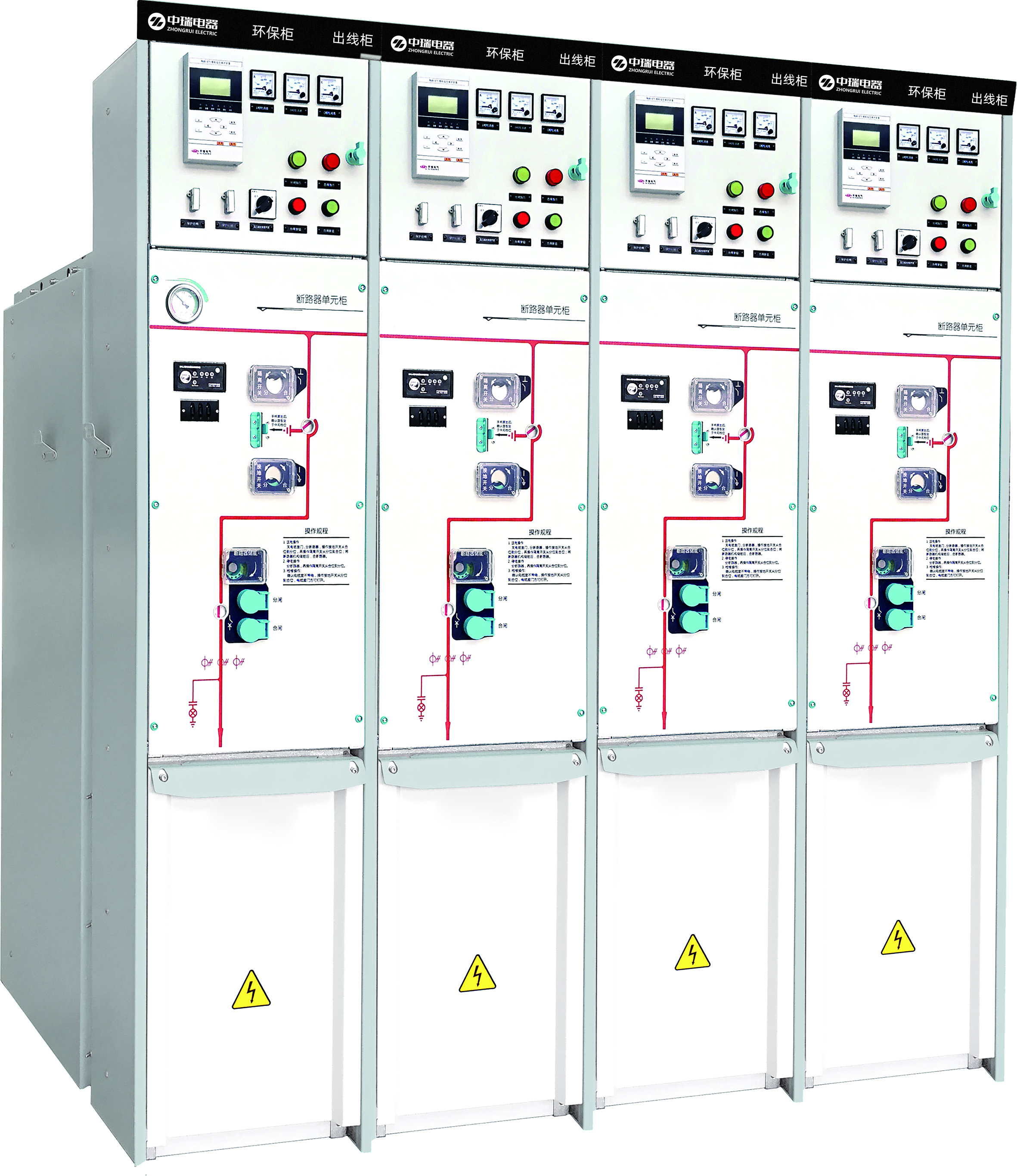

ZR-HBXGN-12環保型中壓環網開關設備
2022-05-26 12:20:17 點擊數：
產品概述
ZR-HBXGN-12環保型中壓環網開關設備，是采用特殊處理的干燥空氣作絕緣介質，真空滅弧室進行滅弧，其隔離開關和滅弧室完全封閉在干燥空氣的不銹鋼氣箱中，全絕緣全密封設計，氣箱采用304不銹鋼鋼板，利用先進機器人焊接技術焊接而成，充氣殼鐵的防護等級達到IP67。母線采用技術成熟的上部擴展結構，安裝方便，完全實現綠色環保、安全可靠、結構緊湊、免維護、長壽命等要求。本開關設備具有高技術含量的核心器件，是集新技術、新工藝、新材料的完全環保型開關設備產品。
適用主要標準:
◎GB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
◎GB/T3804-2017《3.6kV-40.5kV高壓交流負荷開關》
◎GB1985-2014《交流高壓隔離開關和接地開關》
◎GB/T1984-2014《高壓交流斷路器》
◎GB20840.1-2010《互感器 第1部分:通用技術要求》
正常使用條件
1.環境溫度:-25℃~+40℃，且在24h內平均值不超過35℃
2.海拔高度:不高于1000m;
3.相對濕度:相對日平均值不超過95%，月平均值不超過90%;
4.地震烈度:不超過8度;
5.無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
12 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
額定電流 |
負荷開關柜 |
A |
630 |
|
組合電器柜 |
A |
125 |
||
|
真空開關 |
A |
630/1250 |
||
|
4 |
額定短時開斷電流 |
kA |
20/25 |
|
|
5 |
額定短時耐受電流 |
kA |
20/25 |
|
|
6 |
額定峰值耐受電流 |
kA |
50/63 |
|
|
7 |
額定工頻耐受電流 |
kV |
42（斷口48） |
|
|
8 |
雷電沖擊耐受電流 |
kV |
75（斷口85） |
|
|
9 |
機械壽命 |
次 |
10000 |
|
|
10 |
操作方式 |
手動或電動 |
||
|
11 |
防護等級 |
SF6氣室IP67/外殼IP4X |
||
